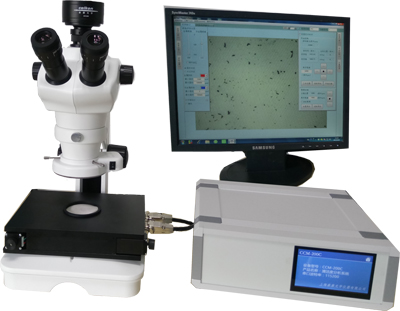

一、CCM-200C清潔度分析儀組成：
|
序號
|
產品名稱
|
型號
|
數量
|
單位
|
備注
|
|
1
|
體視顯微鏡
|
CCM-200C
|
1
|
臺
|
|
|
2
|
LED環形燈
|
YK-48
|
1
|
套
|
配套在顯微鏡上
|
|
3
|
電動載物臺
|
ST-100
|
1
|
臺
|
|
|
4
|
彩色數字?jǐn)z像機
|
CK-300
|
1
|
套
|
配套在顯微鏡上
|
|
5
|
清潔度分析軟件
|
DC-3000
|
1
|
套
|
|
|
6
|
電腦
|
聯想
|
1
|
臺
|
|
|
7
|
打印機
|
|
1
|
臺
|
客戶自配
|
二、產品簡介
1、XTL-3000C電腦型體視顯微鏡
觀察筒：三目觀察筒,45°傾斜，可360°旋轉；100%通光攝影
瞳距調節范圍：48--76mm；視度調節范圍 ±5屈光度
目鏡：高眼點目鏡WF10X（φ22mm）
物鏡變倍范圍：0.8--5X
輔助物鏡：2X
光學放大倍數：8—50X
視場：φ27.5mm-4.4mm
光源：反射光照明：3W大功率LED燈，亮度可調，照明角度可調
透射光：3W多顆LED燈，光照均勻，亮度可調
LED環形燈，亮度可調。
調焦升降范圍：100mm
工作距離：110mm
載物板：玻璃載物板,直徑140mm
電腦攝像系統：1X攝影接口，標準C接口，CK-300數字?jǐn)z像系統，分辨率：2048X1536， 芯片尺寸：1/2"， USB2.0連接
2、電控XY移動臺
平臺行程：水平方向*豎直方向=80*70（單位mm）
l 螺桿導程：2000μm
l 重復定位精度：±5μm以內
l 8細分下的分辨率：單步1.25μm
l 16細分下的分辨率：單步0.625μm
l 步進電機步距角：1.8°
l 額定工作電流：單軸0.65A（24V電源供電）
l 負載：≥5kg
l 往返間隙：5微米
顆粒范圍：3微米-5000微米
濾紙：25/47/50/100
移動臺控制箱配備按鍵，可手動控制設備移動
采用通用232串口與PC機進行通信（19200波特率）
串口控制，能設置電機的移動速度，移動距離，移動方向
3、DC-3000清潔度分析軟件
與電動移動臺配套，自動完成整張濾膜的掃描過程，掃描后自動拼結完整圖，
執行標準：ISO 16232、ISO4406/4407、GB/T14039、GB/T20082-2006
l掃描時間：自動掃描一個50毫米濾膜的時間為10分鐘左右
l報告：支持多種報告格式，格式可根據客戶需求定制。
三、CCM-200C清潔度分析系統配置清單
|
序號
|
名 稱
|
數 量
|
單 位
|
附 注
|
|
1
|
體視顯微鏡主機架
|
1
|
臺
|
|
|
2
|
三目鏡連續變倍鏡體
|
1
|
套
|
|
|
3
|
10X目鏡
|
1
|
對
|
|
|
4
|
2X輔助物鏡
|
1
|
個
|
|
|
5
|
三目頭托架
|
1
|
個
|
|
|
6
|
內六角扳手
|
2
|
把
|
|
|
7
|
載物板
|
1
|
塊
|
|
|
8
|
環形LED燈
|
1
|
套
|
|
|
9
|
C接口
|
1
|
個
|
|
|
10
|
彩色數字?jǐn)z像機
|
1
|
個
|
CK-300
|
|
11
|
USB數據線
|
1
|
根
|
|
|
12
|
清潔度分析軟件安裝光盤
|
1
|
張
|
|
|
13
|
加密鎖
|
1
|
只
|
|
|
14
|
標尺
|
1
|
塊
|
|
|
15
|
電控移動臺
|
1
|
套
|
|
|
16
|
電控移動臺控制器
|
1
|
套
|
|
|
17
|
通訊線
|
2
|
根
|
|
|
18
|
電源線
|
2
|
根
|
|
|
19
|
防塵罩
|
1
|
個
|
|
|
20
|
使用說明書
|
1
|
份
|
|
|
21
|
出廠合格證
|
1
|
份
|
|
|
22
|
保修卡
|
1
|
份
|
|
四、工作流程：
l 整個拼圖到出報告能在10分鐘之內完成。

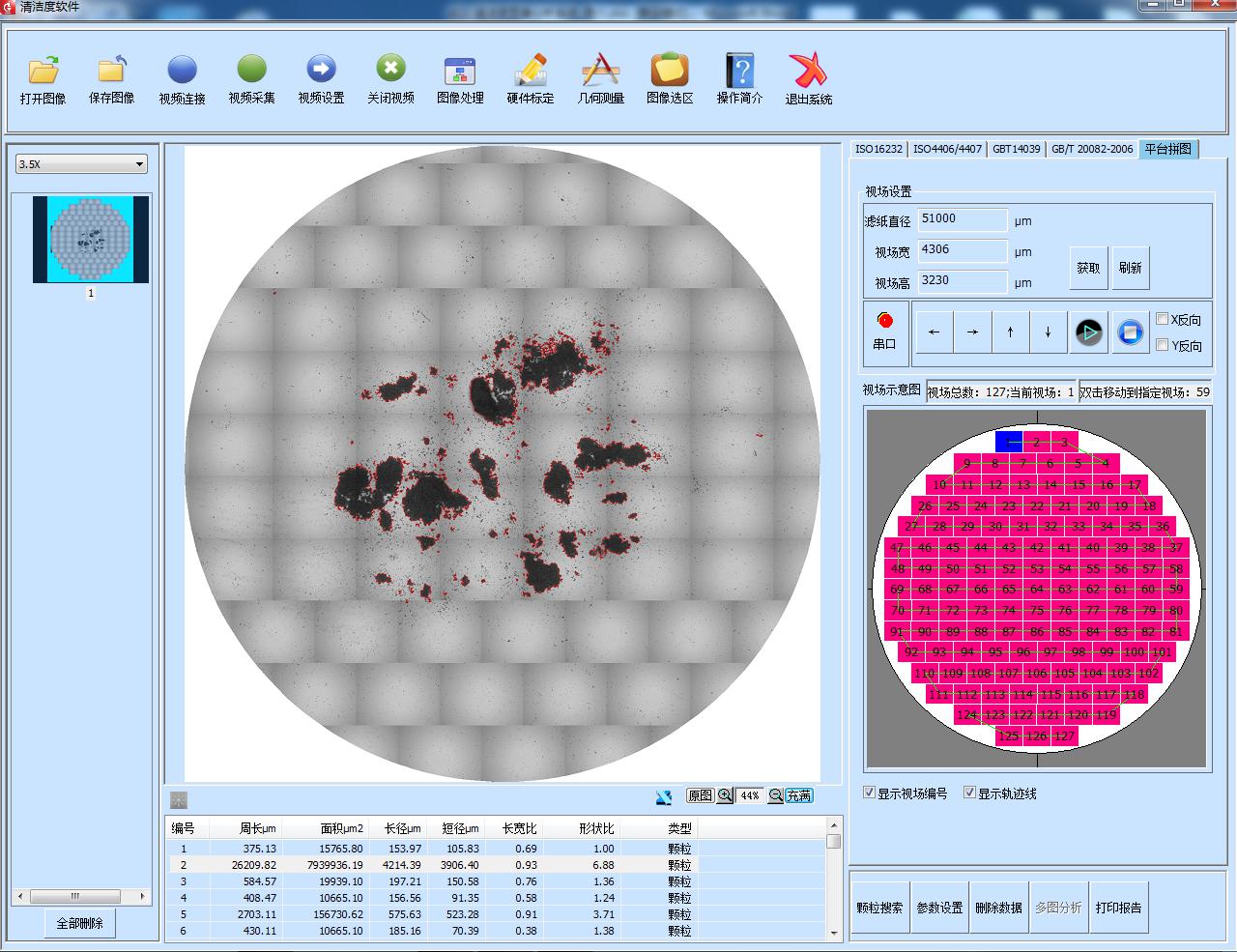

1. 軟件主界面：
|
