四工位端淬試驗機

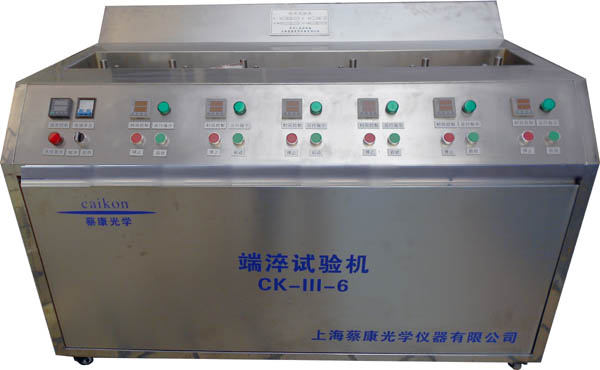

                                                             蔡康四工位端淬試驗機（末端淬火試驗機）

一：技術介紹

    蔡康CK-III-4端淬試驗機在本公司產品FBD系列基礎上，該裝置要求滿足GB/T225-2006（鋼-淬透性的末端實驗方法（Jominy 試驗））標準中的規定。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、部分工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火實驗(可配硬度計硬度檢測，顯微鏡金相組織檢測，磨拋機制樣檢測）。

    CK-III-4 系列端淬試驗機與普通端淬試驗機相比，在以下幾個方面進行了改進，使之更具有穩定性，遠超前代產品，同時也更方便用戶的使用。采用了數字化淬火時間控制系統，可自動完成啟動-自動噴水-淬火-結束報警的整個工作循環并且整機設計布局合理，結構緊湊，易于使用，便于保養和維修。



二：主要特點

1．試驗機由機架、水箱、水泵自動循環水系統、噴水時間設定系統、噴嘴精密調節裝置、水溫調節控制系統等部分組成。

2．CK-III-2控制系統采用PCB電路設計.

3．試驗機整機（水箱 噴嘴支架 機架 面板 擱板）采用J304不銹鋼焊接，水箱、噴管等與水長期接觸部件采用1Cr18Ni9Ti不銹鋼制作，每個工位采用高靈敏度水泵，獨立水泵噴水。

4．噴水啟動功能的控制采用高靈敏度光電傳感器自動控制與手動控制兩種方法。

5．時間控制采用高精度數顯時間繼電器，具有提示功能，到達設定時間后會自動關閉。每個噴嘴的噴水時間可分別設定，還可分別調整噴水高度，保持水柱的平穩。

6．水溫控制采用壓縮機制冷及加熱棒制熱。水溫控制精度高水箱裝有溫度控制儀表。

7．所使用安裝的各種計量儀表均方便拆卸，以便送檢。

8．安裝進水管和出水管，進出水管均為6分管.安裝進水管和出水管，進出水管均為6分管，排水管直接插入就可以，不需要打開外箱。

9．試樣支架內孔與噴嘴的對中穩定，并且容易調節（配備有專用中心高度調節器）

二 ：CK-III-4端淬試驗機主要技術數據

三、淬透性的測定方法

        試驗時，先將標準試樣加熱至奧氏體化溫度，保溫30～40min，然后迅速放在端淬試驗機上端淬淬火。結束后，取下試樣，按照國家標準的規定，進行硬度測量，然后得出端淬曲線。

       鋼的淬透性用末端淬火法測定，如下圖：

下圖是 鋼 淬透性末端淬火試驗淬透性曲線

       冷卻完畢后沿試樣兩側長度方向每隔一定間距測量一個硬度值，即可得到沿長度方向上的硬度變化，所得曲線即為該鋼的淬透性曲線，如下圖所示。
